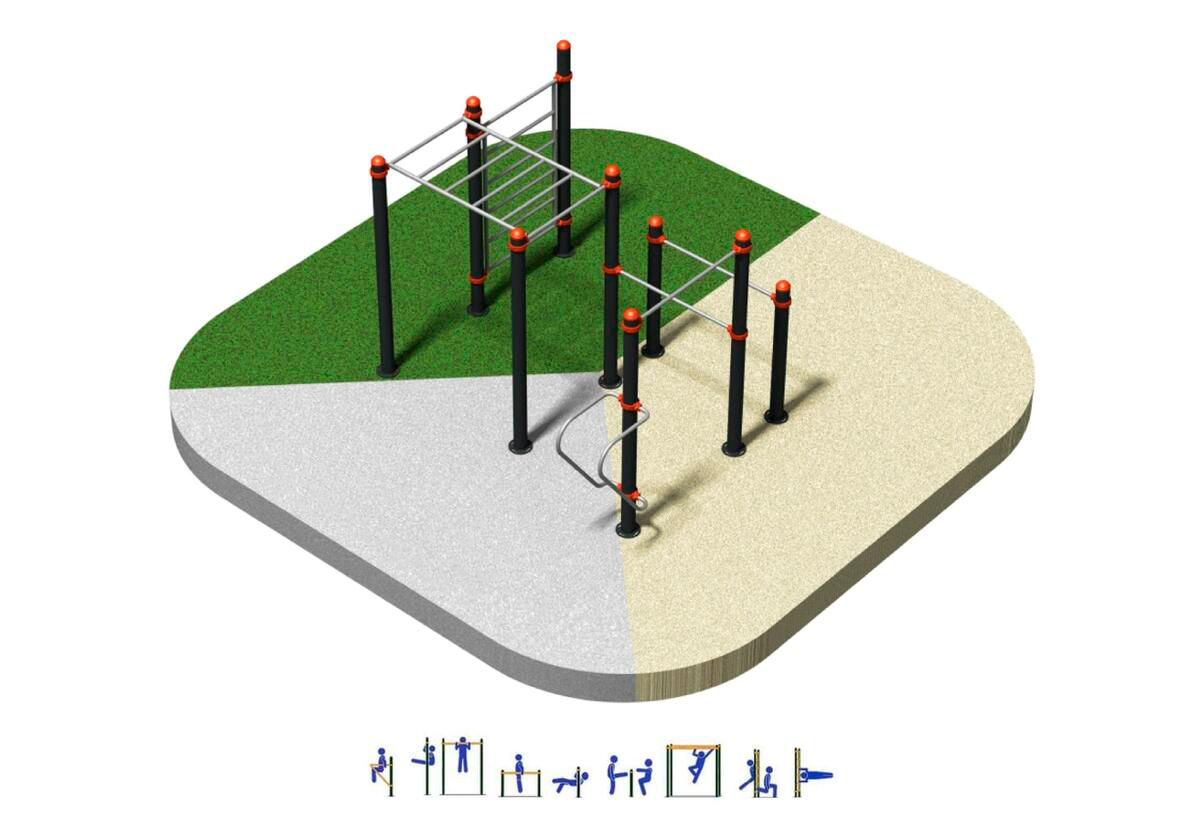

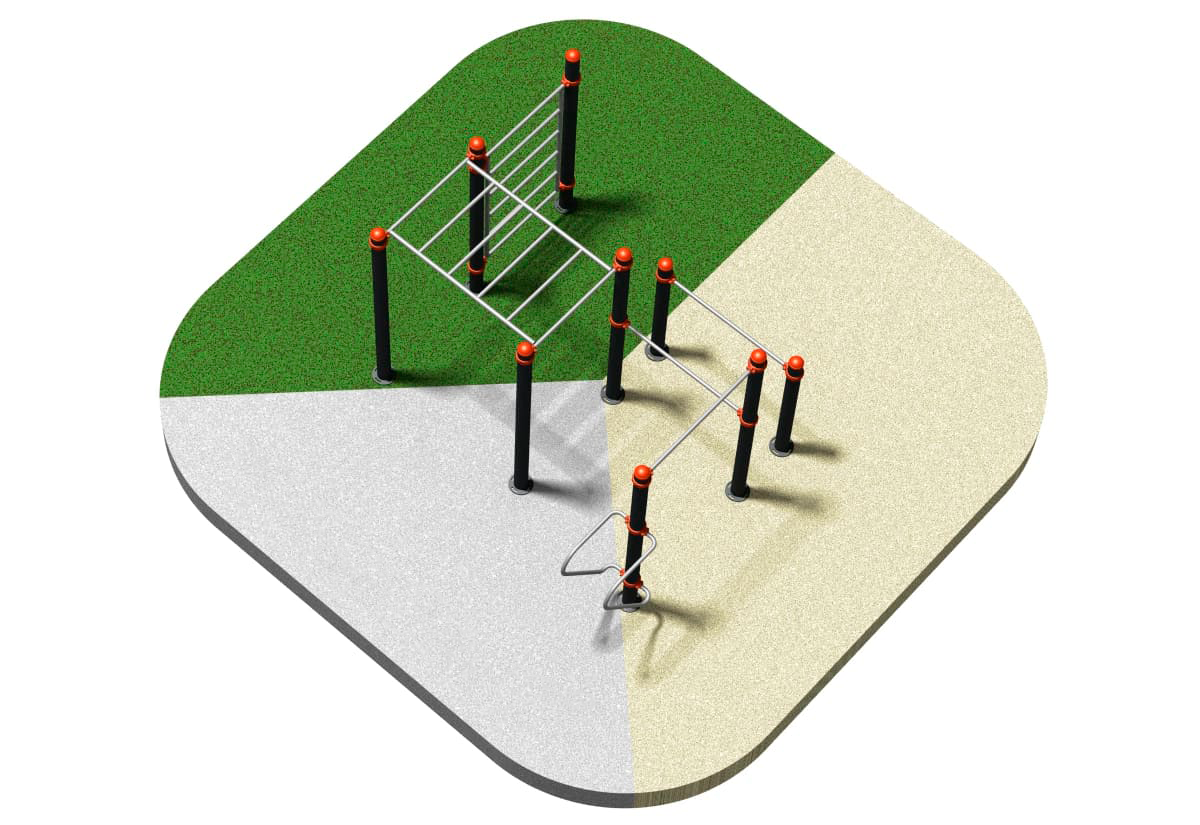

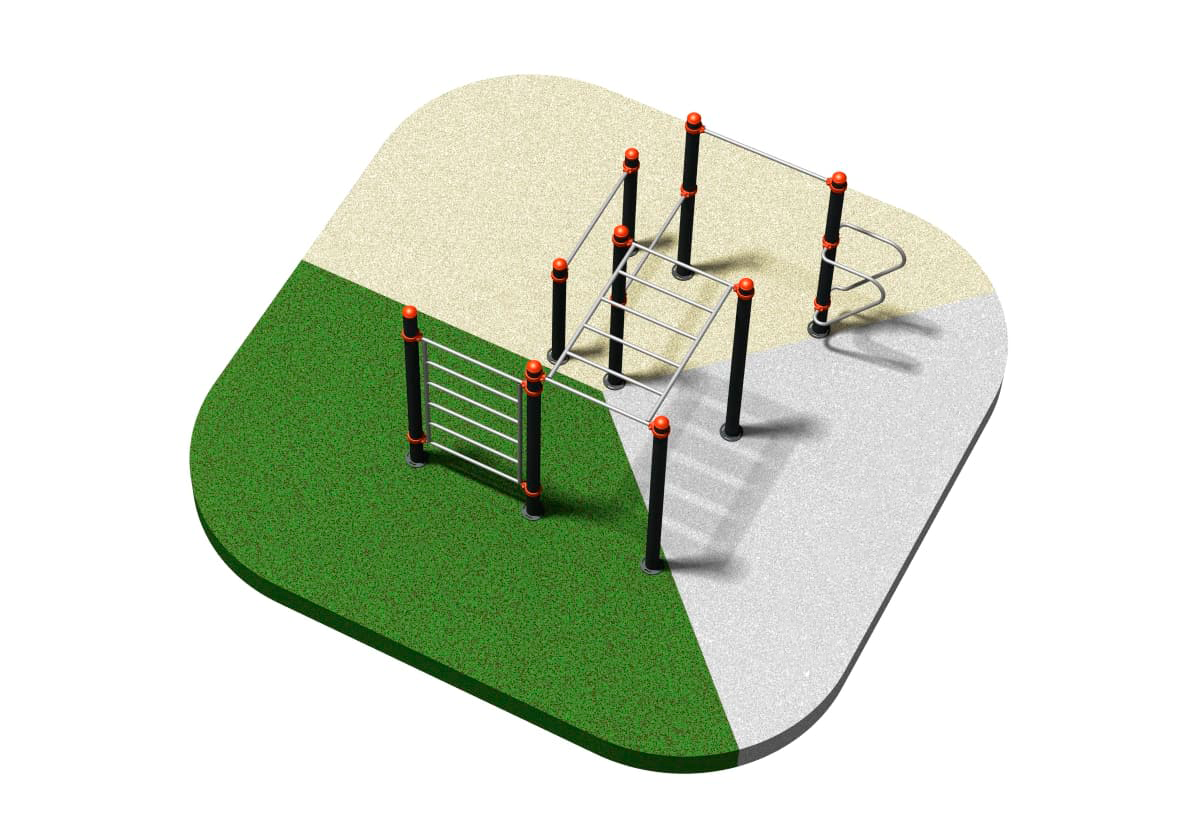

Dimensiones del conjunto
La altura máxima permitida para su instalación es de 205 centímetros. El área de seguridad que debe rodear el conjunto es de 6,15 por 6,15 metros, y la altura libre de caída es de 105 centímetros.

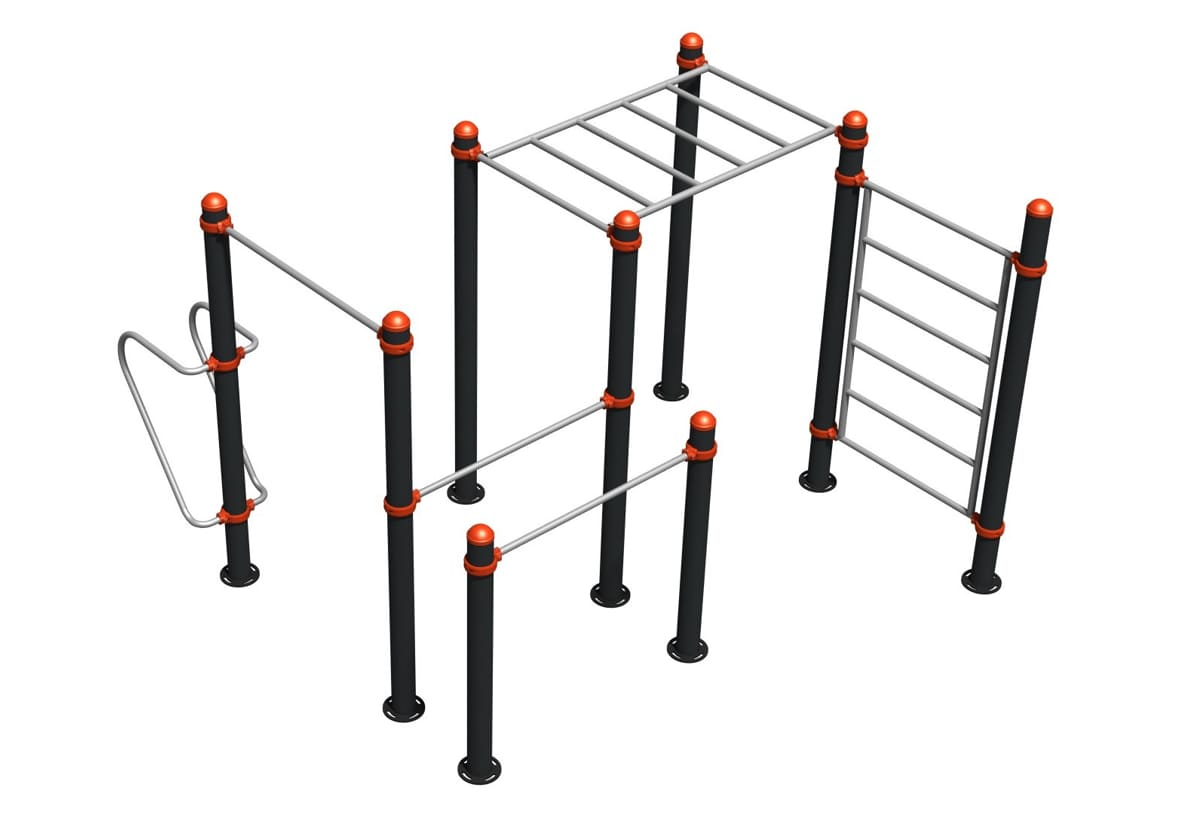

Las especificaciones individuales de los elementos son las siguientes: la barra corta mide 120 centímetros de largo y tiene un diámetro de 33 milímetros. La escalera vertical presenta una longitud de 100 centímetros y un diámetro que varía entre 33 y 38 milímetros. La escalera horizontal alcanza una longitud de 150 centímetros, también con diámetros entre 33 y 38 milímetros. Las barras diseñadas para flexiones tienen una longitud de 130 centímetros y un diámetro de 33 milímetros. Los postes que soportan la estructura están disponibles en alturas de 135 y 215 centímetros, con un diámetro constante de 114 milímetros.
Materiales y proceso de fabricación
Los elementos estructurales principales están fabricados en acero galvanizado, utilizando tubos redondos con diámetros de 114 milímetros en el caso de los postes, los cuales incluyen una base de anclaje de 300 milímetros. El resto de las barras y tubos también se producen en acero galvanizado redondo, con diámetros variables que van desde los 25 hasta los 60 milímetros, dependiendo del uso específico de cada componente.
Para garantizar una fijación segura, se emplean abrazaderas metálicas, tornillos avellanados y tuercas ciegas o autoblocantes de acero inoxidable. Además, los tornillos se protegen con cubiertas de nylon de alta resistencia, lo que contribuye a prolongar la vida útil del conjunto.
Todas las soldaduras están realizadas conforme a los estándares de calidad actuales. El acabado superficial de las piezas sigue un tratamiento mediante fosfatado, al que se le aplica un recubrimiento en polvo con resina de poliéster, aplicado de forma electrostática para aumentar la resistencia a la corrosión y preservar el color. Finalmente, las piezas se secan en horno a alta temperatura para maximizar su durabilidad.

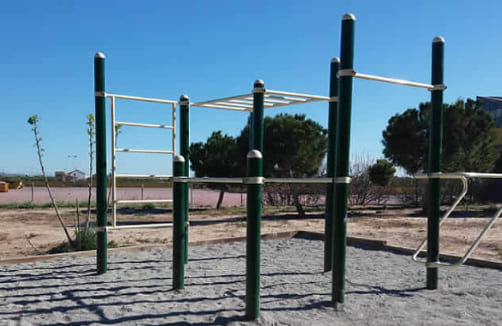

Instalación del equipo

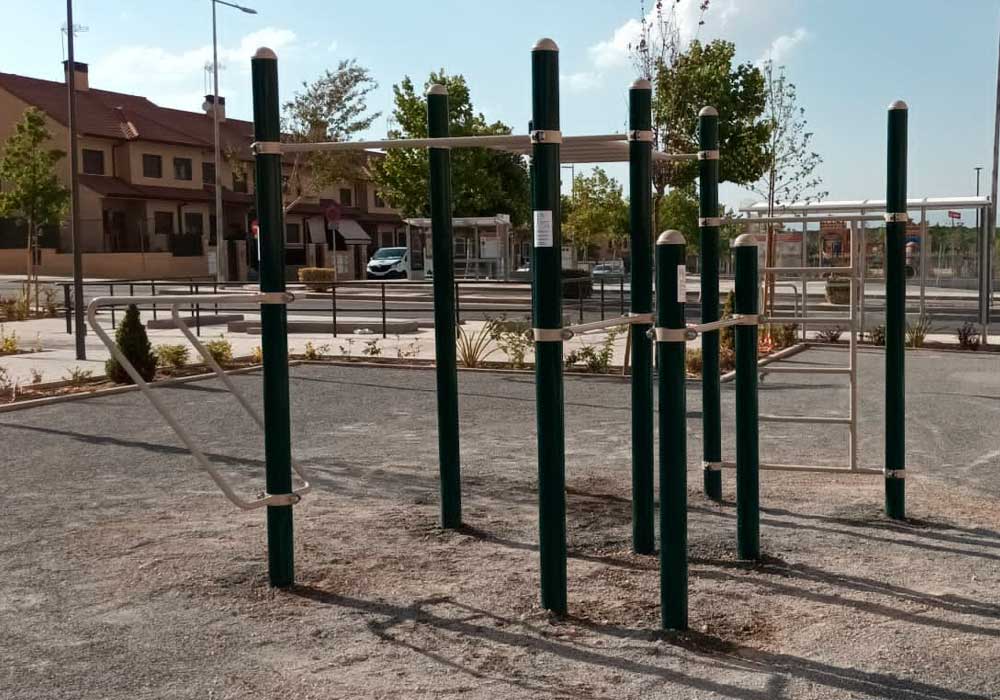

La instalación se lleva a cabo fijando los componentes al suelo mediante tacos metálicos de expansión, colocados sobre losas o plataformas de hormigón. Cada conjunto se suministra completo con todos sus elementos, así como con planos técnicos detallados que facilitan su montaje en espacios exteriores.
